등강기 로프클램프 사용법!

이번편은 줄을 잡는 등강기ascender 에 대한 포스팅 입니다.















등강기ascender는 10~11mm의 줄을 쉽게 잡을 수 있어, 많은 기술자들이 사용합니다.

보통 교육장에는 Jumar 타입의 등강기와 풋테이프(Foot tape)를 연결해 사용하기도 하는데요,

Petzl-Ascension 과 Beal-Airstep





CT사의 Ascender 매뉴얼을 첨부할게요

CT-ascenderinstruction-manual-general.pdf

0.80MB

instruction-manual-quick-up-plus.pdf

3.57MB

CT 등강기의 매뉴얼

로프클램프 인증은 EN567과 EN12841-B의 유럽인증이 있어요~

CT의 매뉴얼은 총 세 가지로 이루어져 있는데요, 이 중 하나인 specific instruction 1을 읽어볼께요









이 제품들이 모두 같은 인증을 받는데요, 용도에 따라 다른 제품을 선택하면 됩니다.

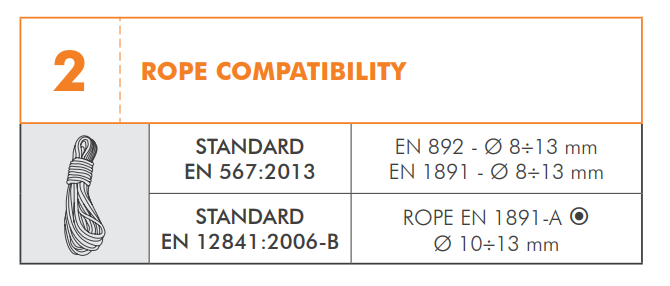

호환되는 로프

이 로프 클램프의 인증인 EN567 에서는 로프 직경 8~13mm로 사용하고,

로프접근의 추락방지 인증인 EN12841 은 로프 직경 10~13mm을 사용합니다.







최대 허용 무게

로프의 직경에 따라 100~140kg의 무게를 버틸 수 있는데요,

이는 비슷한 장비의 허용힘과 같습니다.









위 그림의 숫자가 가리키는 것은 아래와 같다.



2) MARKING (Fig. 4). On the device are engraved the following information: 1) CE marking. CE 마킹 2) Name of the manufacturer or of the responsible for the immission in the market. 제조사 3) Product model. 모델명 4) Hand of use: R (for the R hand) or L (for the L hand). 5) 0333 - Number of the notified body responsible for the control of the manufacturing. 오른손잡이 혹은 왼손잡이, 제품일련번호 6) Number, year and features of the relevant EN normative of reference. EN 기준의 년도 7) Correct way of use. 사용방향 8) Logo advising the user to carefully read the instruction manual before employing the device. 설명서 읽으라 하는 로고 9) UIAA logo. 10) Country of manufacturing.제조국 11) Batch number (0000). 배치넘버  12) Serial number (AAAA-DDD-YY).시리얼넘버 13) Note indicating that the ascending system and the pulley are not PPE. 도르레가 PPE가 아닌것 표기14) Maximum workload permitted. 최대작업하중 3) TRACEABILITY (Fig. 25). The device includes an individual serial number (AAAA-DDD-YY) composed by progressive number (AAAA), day (DDD) and year of manufacture (YY). 추적성



클램프 자체가 버틸 수 있는 최대 하중을 나타내고, 줄에 설치했을 때 파단 강도이다.

주마나 로프클램프의 구조상 톱니 형태로 되어 있기 때문에 최소~최대 로프직경(4.2kN~6.5kN) 이 파단될 수 있는 하중이라 충격을 받지 않아야 한다.



등강기 설치 방법









사용 방법















로프클램프인 등강기의 경우 sit harness하박 과 상박의 끈을 같이 사용해야 한ㅡㄴ데요, 그림과 같이 사용하면 안된다는 내용입니다.



사용시 주의사항



도르레와 같이 사용하는 방법

로프클램프는 도르레와 함께 사용해서, mechanical advantage(기계적 이점)을 얻을 수 있고 원하는 방향에 멈추게 할 수 있습니다.







떨어지는 정도에 따른 위험

로프 조절 장비 타입 B와 A

같은 로프클램프라 하더라도 로프의 조작을 직접 하게되는 타입 B와는 달리 A는 안전줄에 매다는 장비이다.











풋루프, 발에 끼우는 등강기와 같이 사용하는 방법



올라가는 다른 방법

하강기와 연동

하강기로 등강을 할 때도 사용할 수 있는데요, 이렇게 사용하면 등강기로 올라갈때 유용합니다.



하강기에 관한 포스팅이 궁금하시다면 아래 링크를 참조해주세요~

2019/07/10 - [장비 읽어주는 남자] - 기초1. Petzl 페츨 하강기의 마스코트 I'D S 아이디

기초1. Petzl 페츨 하강기의 마스코트 I'D S 아이디













추적가능한 번호가 부여되는데요, 로프작업하는 장비들은 대부분 CAT.3의 중요한 PPE(개인보호구) 이기 때문에 관리하는것이 무엇보다 중요합니다.









이상, ROPE CLAMP의 설명서를 읽어드렸어요









*다른 회사 다른 모델도 이 제품과 95% 이상 원리는 같다고 할 수있으나, 파단하중 같은건 각각의 설명서를 잘 읽어야 합니다





다양한 타입의 등강기
