Petzl이란 브랜드는 로프접근을 접하는 사람들이라면 누구나 알만한 브랜드입니다.
하강기로 주로 사용하는 I'D S 입니다.
가장 기본적인 I'D S 설명은 앞 포스팅인 아래의 링크를 확인하시면 전반적인 장비 설명을 아실 수 있을겁니다.
2019/05/13 - [산업 로프접근의 모든 것] - 줄을타는 사람들 - 자일seil편: 장비③/⑤
줄을타는 사람들 - 자일seil편: 장비③/⑤
자일(seil) 을 이용한 로프접근이 무엇인지 이전 글에서 확인할 수 있고, 2019/04/08 - [산업 로프접근의 모든 것] - 줄을타는 사람들 - 자일seil(로프접근) 편 ①/⑤ 줄을타는 사람들 - 자일seil(로프접근) 편 ①..
safers.tistory.com
I'D S 정보는 아래 링크에 자세하게 나와 있지만, 이 설명을 알기 쉽게 풀어드리려고 합니다.
https://www.petzl.com/INT/en/Professional/Descenders/I-D-S
I’D® S - Descenders | Petzl Other
/fr/Professionnel/Descendeurs/I-D-S /en/Professional/Descenders/I-D-S /it/Professionale/Discensori/I-D-S /es/Profesional/Descensores/I-D-S /de/Professional/Abseilgerate/I-D-S 99 4 Buyonline a2m1r000000ZgrPAAS Product Installation of the rope The descender
www.petzl.com
이 I'D S는 로프작업에서 하강기로 사용하는 장비입니다.
아무 동작을 하지 않아도 스스로 멈추게(Self-braking) 할 수 있는 기능도 있고, 기술자가 패닉에 빠졌을 경우 동작을 제어하는 안티패닉(anti-panic) 기능이 있는 petzl 하강기의 마스코트 입니다.
최근에 출시한 ID 버전의 경우 자동으로 잠기는 기능이 있어, 기술자가 잠그는 동작을 굳이 하지 않아도 된다는 장점이 있습니다. 또한, 로프를 반대로 설치하게되는 실수를 방지하기 위한 안티에러 캐치(anti-error catch) 기능도 있어서 초보자부터 숙련자 까지 모두 사용하기에 유용한 장비라고 할 수 있습니다. I'D S 에는 10~11.5mm의 직경을 가진 로프를 사용하고, 최대 250kg 까지 조작할 수 있습니다.
이 장비의 인증은 다음과 같습니다.
EN 341 type 2 class A, CE EN 12841 type C, CE EN 15151-1, ANSI Z359.4, NFPA 1983 Technical Use, EAC - EN 341 type 2 class A when used with a PARALLEL 10.5 mm or AXIS 11 mm rope - EN 12841 type C when used with a 10 to 11.5 mm EN 1891 A rope - EN 15151-1 when used with a 10 to 11 mm rope - ANSI Z359.4 when used with a 10 to 11.5 mm rope - NFPA 1983 Technical Use when used with a 10 to 11.5 mm rope
이 인증을 하나하나 살펴보고싶다면, 하나하나 복사해서 구글에 검색하는 방법이 가장 좋은 공부라고 할 수 있습니다.

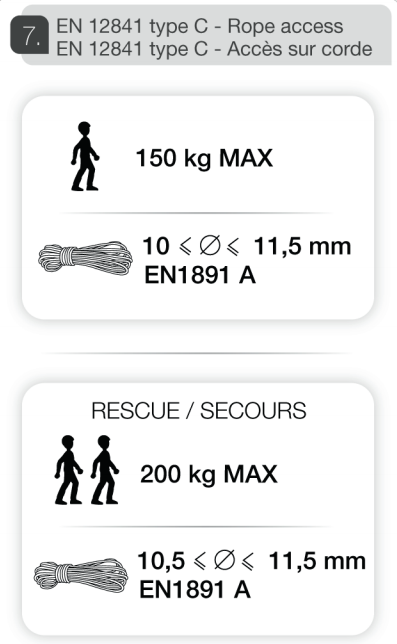

EN 12841 type C - 로프접근에 관한 인증입니다. 1인이 사용하기에 150kg까지 사용 가능하고 EN 1891 A의 로프와 결합해서 사용 합니다. 구조시에는 최대 200kg까지 사용 가능하다는 인증이 이 인증입니다.

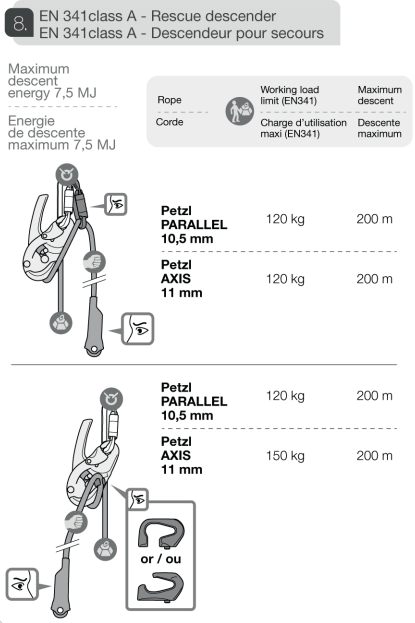

EN 341 class A - 구조용 하강기에 관한 인증입니다. 흔히 내리기 동작을 할 때 이 이증이 적용된다고 보면 됩니다. 추가 카라비너의 위치를 보고, 모니터링을 하라는 설명이 잇습니다. I'D에 설치하는 추가 악세사리도 있는데, 설명서에 따르면 이 악세사리(Opened or Closed 타입) 로 11mm 로프와 함께 사용할 경우150kg 까지 사용할 수 있다고 합니다.
이 장비의 색을 노란색과 검정색이 있는데 두 색깔 모두 같은 스펙을 가지고 있습니다.
목적과 취향에 따라 장비의 색을 결정할 수 있습니다.
하강 속도는 기술자의 무게에 따라 다른데, 30-120kg의 경우 최대 2m/s의 속도로 하강하고, 120kg 보다 클 경우 0.5m/s의 속도로 하강합니다. 하강하는 최대 높이(하강길이)는 200m 인데, 이보다 더 높을 경우, 하강 높이를 나누어서(리앵커 로프설치 등) 사용해야 합니다.
아이디에서 손으로 컨트롤 하는 부분인 줄의 마찰로 손의 부상을 방지해야 합니다.
하네스에 연결해서 I'D를 사용할 경우 위 그림과 같은 방법으로 사용해야 하는데, 마지막 그림에서와 같이 I'D 몸체가 들어갈만한 카라비너를 추가 마찰용으로 사용하면 위험할 수 있다는 얘기입니다.
신형 I'D에 경우 멈추고 레버를 놓을경우 자동으로 잠기게 됩니다.(아주 편리하죠?)
때때로 I'D를 가지고 등강을 할 때에는 오른쪽 그림과 같이 사용해서 올라갈 수 도 있습니다.
레버가 자동으로 잠기는데, 줄에 엉키면 위험할 수 있습니다.
산업현장에서 많이 사용하지는 않지만 빌레이 기능을 가진 장비라서 그림과 같이 사용할 수 있습니다. 산업로프접근을 할 때 이 빌레이 기술을 사용하는 경우는 한 두가지 정도인데요, 각각의 위험을 잘 파악해 사용해야 합니다.
내리기 기술을 할 때에 주로 I'D를 사용합니다. 30kg~120kg의 물체나 사람의 경우 허용 가능한 로프의 직경은 일반 사용과 같습니다. 그러나 120~150kg의 무게라면 로프의 직경은 10.5~11.5mm로 제한이 됩니다.
조작에는 그림과 마찬가지로 추가 마찰 카라비너나, 악세사리를 이용해야 합니다.
사용 한계 조건에 대한 것을 보기쉬운 그림으로 설명해두었어요.
최대무게+최대사용높이+하강최대속도+최소로프직경 = 위험!
이렇게 I'D 설명서의 기본적인 사항이 마칩니다.
이 외에, 관련 인증이나 자세한 설명을 하려면 더 많은 내용을 다뤄야 하기 때문에,
I'D의 기본 사용 측면에서 이 정도면 훌륭하다고 생각합니다.(기술적 숙달은 별개)
제가 종종 강습이 있을때마다 하는 이야기인데요,
모든 장비에는 설명서가 있고, 그 설명서를 읽는 것은 장비사용전에 반드시 해야 하는 것!
임을 한번더 생각해 봅니다.
기본적인 장비의 설명들 중간중간에, 더 심화설명의 포스팅 이어가겠습니다.
