자일(seil) 을 이용한 로프접근이 무엇인지 이전 글에서 확인할 수 있고,
2019/04/08 - [산업 로프접근의 모든 것] - 줄을타는 사람들 - 자일seil(로프접근) 편 ①/⑤
줄을타는 사람들 - 자일seil(로프접근) 편 ①/⑤
앞에 포스팅한 달비계(젠다이) 편은 보통 우리나라에서 P.P.로프를 타고 작업하는 것에 대한 소개였다. 아직 못보신 분은 아래 링크로~^^ https://safers.tistory.com/5 그 반대로 소위 '자일 탄다' 라는 말을 현..
safers.tistory.com
이러한 로프 접근 훈련과 훈련회사, 비용에 대한 내용도 이전 포스팅에서 확인 할 수 있다.
2019/05/09 - [산업 로프접근의 모든 것] - 줄을타는 사람들 - 자일 훈련과정과 비용 ②/⑤
줄을타는 사람들 - 자일 훈련과정과 비용 ②/⑤
앞선 로프접근 - 자일편 포스팅은 1. 자일이 달비계(젠다이) 작업과 가장 큰 차이를 보이는 것에 대한 부분과 2. 어원, 3. 어떤협회에서 발전되었는가. (어떤명칭을 쓰는가) 에 대해 다뤄보았다. 아직 안 보신 분..
safers.tistory.com
그렇다면, 자일(seil)을 이용한 기술을 사용 할 때 장비는 어떤 종류가 있으며, 어떤 제품을 사용해야 할까?
정답은 없다.
보다 정확히는, 정해진 모델을 사용해야 하는 것의 정답은 없다.
로프접근 장비를 사용 할 때에는 반드시 특정한 회사의 특정 모델을 사용해야 하는 것은 아니다. 다양한 산업 로프 접근 장비 회사가 존재하고, 브랜드에 따라서 특정 장비만 제작하는 경우도 많다. 그렇기 때문에 이 포스팅에 소개되는 장비는 지극히 개인적으로 선택한 장비이고, 꼭 소개되는 장비만 사용하라는 규칙은 없다.
먼저, 산업로프접근 장비가 생산되기 전, 스포츠 암벽등반 장비의 회사가 제품을 만들어 냈고, 수요가 점차 많아지자 산업장비의 제품을 생산하기 시작했다.
검색을 통해 아마도(?) 다음에 나열한 제조사에서 로프접근 장비를 제작한다.
이들 중 전부 산업용 로프접근 장비를 생산하는 것은 아니지만 각 제조사 별 주력 상품이 있다.
이들 중 단연 압도적인 시장을 장악하고 있는 것은 Petzl 사 일것이다.
세계적으로 압도적인 판매량을 바탕으로, 제품을 생산/개발 해 내고 있는 명성을 쌓는 브랜드 이다.
이밖에도 다음과 같은 제조사들이 있다.
각자의 브랜드의 힘이 있지만 다 같은 분류로 넣은것은 아무 의미 없는 분류이다.
자 제조사에 대한 서론은 여기까지 해 두고, 실제 사용하는 장비들을 하나하나 분류별로 나열해 보자면
1. 하네스(안전벨트)
신체와 고정점(앵커)를 이어주는 안전벨트 역할을 하는 하네스(harness) 이다. 우리나라에서는 Petzl 회사의 하네스를 가장 많이 사용한다. (세계적으로도 가장 많은 판매를 올리고있다). 그 이유는 Petzl 회사에서 생산되는 harness만 등강기(크롤) 이 부착된 제품을 생산하기 때문이다.
크게 상박과 하박으로 분리될 수 있는데, 과거에는 암벽등반용 하네스만 사용 했기 때문에 하박만 사용했지만, 산업 로프 접근 시스템이 정착되고, Full body harness 라는 그네식 안전대 역할을 하는 상박을 연결해 제작됐다.
상박은 우리가 떨어졌을때 충격을 분산시키고, 자세를 서있는 자세로 만들어줘 2차 부상을 방지하는 역할을 하고, 하박은 앉는 자세를 유지시켜줘 작업을 용이하게 한다.
2. 로프(자일)
로프를 사용할 때 같은 모양이라도 두 가지 종류가 있으므로 구분지어야 한다.
암벽등반용으로 주로 사용하는 다이나믹(dynamic) 로프는 잘 늘어나는 특징이 있다. 보통 정적일때 100m길이에 100kg중량이 있을 경우 8.4m 정도 늘어나니 충격이나 높은 곳에 사용을 할 경우 작업줄로는 적절하지 않다.
따라서 저신장(Low stretch) 또는 스태틱(static) 로프를 사용한다. 산업 로프 접근 용도로 사용하는 직경은 보통 EN 1891 기준을 사용하는데 10.5mm 에서 11.5mm 를 쓴다. 이는 로프의 하중이 25kN 정도 버틸 수 있는 힘을 가진다.
3. 하강기(descender)
하강기는 주로 하강을 할 때 사용한다. 여기서 '주로' 라는 말을 쓴 이유는 하강기를 이용한 등강이 가능하기 때문인데, 하강기에 로프를 올바르게 장착시켜 사용한다. 각 모델에 맞는 사용법이 있고, 그 사용법은 사용지침서에 기재된 내용을 따라야 한다. 하강기에 맞는 로프의 직경, 카라비너, 연결해야할 하네스의 기준이 이에 해당한다.
이 뿐만 아니라 하강기를 사용한 다양한 응용 방법이 있을 수 있고, 기술자 스스로 내려오는 하강기의 역할 뿐만 아니라 다른 기술자나, 물체를 내리는(Lowering) 방법도 고려해봐야 한다.
4. 등강기(ascender)
등강기를 하네스에 부착 해 사용 하는 것이 보통이나, 페츨 하네스의 경우와 같이 특허를 취득한 제품은 하네스에 직접 등강기가 부착되어 출시되므로 편리함이 있다.
페츨 사가 아닌 경우 대부분 위와 같은 독립된 등강기를 하박(sit harness)와 상박(full body harness)를 연결 할 때, 연결되는 부분에 연결하고 사용한다. 등강기가 필수적인 것은 아니지만, 산업로프접근을 할 때에 대부분 있을 때 유용하게 사용할 수 있기 때문에, 대부분의 산업 로프 접근 기술의 훈련엔 이 등강기는 하네스에 부착된 상태로 사용한다.
등강기의 기능적 특징은 그것이 가지고 있는 톱니 형태의 부분이 로프 사이에 부착되어 한 방향으로만 이동이 가능하고 그 외에는 이동에 제약이 있는 것이 특징이다.
상어의 이빨이 안쪽을 향해 있는 것 처럼 등강기의 톱니도 안쪽으로 구부려져 있다.
물리적인 특성상 등강기의 과도한 충격이나 힘이 가해질 경우, 톱니가 로프를 손상시킬 수 있기 때문에 반드시 장비 사용 매뉴얼에 따른 충격을 피해야 한다.
5. 백업장비 or 보조장비 or 추락방지장비
백업장비를 산업로프접근 에서 사용하는 경우는 주로 힘을 받아 매달려 있는 장비(혹은 Positioning)가 파괴될 경우 백업장비가 기술자를 잡아주기 위해 사용한다. 이는 일반적인 고소작업의 백업 장치로도 대체 될 수 있는데, 주로 로프에 부착을 하는 방식을 가장 많이 사용하고, 작업 장소나 방법에 따라 다양한 장비를 사용한다.

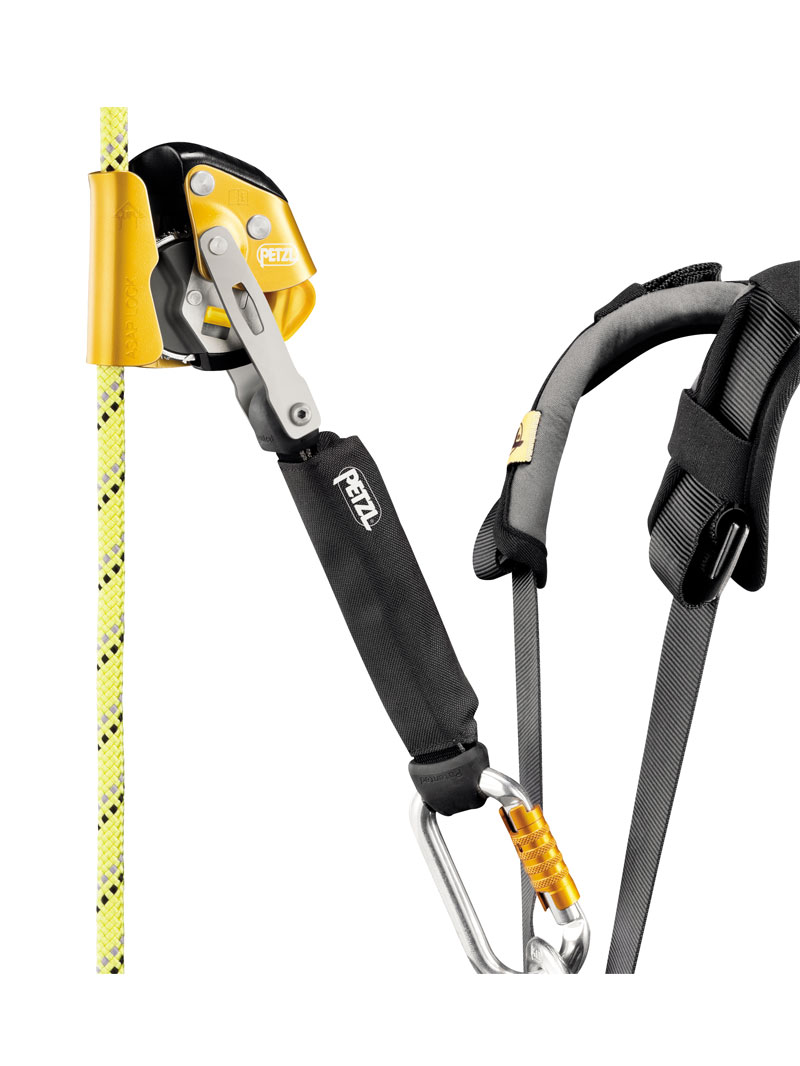

위 사진에 있는 Asap-Lock은 기계적인 설계로(톱니+충격흡수장비) 안전하게 추락을 제어하는 기능을 하는 장비가 있고, 산업로프접근의 초창기부터 많이 사용한 로프 클램프 방식의장비도 사용한다.
각 장비와 방식은 장단점이 있지만, 모든 백업장비는 기본적으로 Fall-Factor를 안전한 숫자 아래로 유지해야 하는 것이 기본적이다.
6. 카라비너(carabiner)
대부분의 장비를 연결할 때에는 연결장비인 카라비너를 사용한다. 기본적으로 한번 조작해서 사용하는 카라비너 보다는 두번 이상 조작으로 열리고 닫히는 카라비너가 보다 안전할 수 있다. 가장 많은 사용을 하는 방식인 스크류 타입의 카라비너는 ⓐ스크류를 돌리고 ⓑ연다 의 두 단계를 거쳐 열 수 있다. 이 단계가 3단계인 카라비너들도 시중에 많이 공급되어 있다.
카라비너를 사용할 떄 가장 중요한 것은 카라비너의 힘이 장축(설계된 부분)을 따라 사용을 해야 한다는 점이다. 또한, 지정된 부분 외에 넓은 방향으로(다른방향으로) 사용을 한다면 설계된 최대 하중에 못미치는 결과를 얻을 수도 있다.
카라비너의 가장 약한 부분은 열리는 게이트 부분이다. 기술자들이 사용할 때에 이 부분에 힘이 가해지지 않도록 주의하고, 카라비너의 최대하중을 고려해 사용해야 한다.(보통 22kN~30kN)
카라비너의 재질은 철 재질과 합금 재질로 나뉘어진다. 철 재질은 약간 무겁지만 파괴될 때 구부러지는 특징이 있고 합금 카라비너의 경우 파단될 때 부숴지는 특징이 있다. Offshore 현장의 경우 합금 카라비너 사용을 금지하는 규정이 있을 수 있으므로 미리 규정을 파악해 각 현장에 맞는 카라비너 재질을 사용해야 한다.
7. 고정점 장비(anchor device)
고정점을 사용 할 때에는 튼튼한 고정점에 연결하는 장비가 필요하다. 철 구조물이나 튼튼한 고정점이 있는 경우 철로 된 와이어슬링을 사용할 수 있다. 위 사진과 같은 오이어슬링은 고무로 된 외피로 보호를 하고있는 와이어슬링이 내구성을 보장해 주기 때문에 많이 사용하는 앵커장비 중 하나인 것이다. 최소 22kN 의 하중을 견뎌야 하기 때문에 이에 맞는 와이어슬링을 상황에 맞는 길이로 사용할 수 있다.
같은 기능을 하는 직물로 된 슬링인데, 이를 사용할 때 가장 주의할 점은 고정점 표면의 위험한 부분을 완전히 관리한 상태로 사용을 해야 한다. 예를들어 날카로운 부분이나 고열 거친 표면과 같은 경우 직물로 된 슬링을 사용하는 것은 부적절하다.

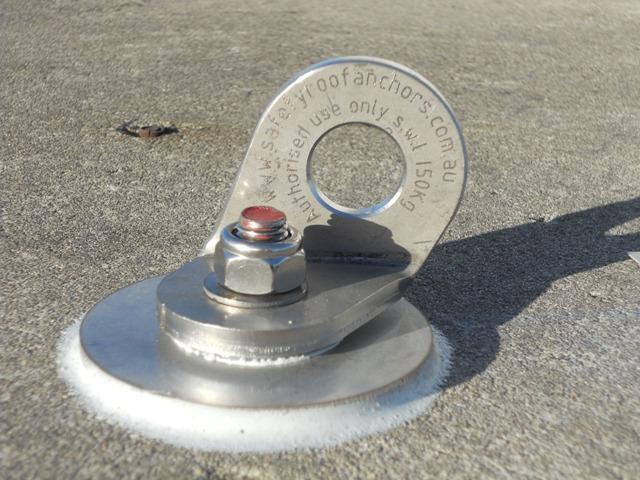

튼튼한 고정점이 없을 경우 고정점을 만들어야 하는 경우가 있다. 콩크리트로 된 건물이나 철로 된 건물에 앵커를 설치할 수 있는데, 위와 같은 장비를 이용해 설치하는 방법이다. 이는 제품설명서의 지침대로 설치하는 것이 중요한데, 설치하는 곳의 상태도 중요하기 때문에 안전한 작업을 하려면 이 고정점이 튼튼한지 확인하는 검사(Load test)를 해야 안전하다.
설치한 고정점의 경우 하나의 고정점은 단 한 개의 라인만 설치 할 수 있기 때문에 최소 두 개 이상의 고정점을 설치하고, 이를 공유하는 것이 안전하다. (4개의 고정점 설치 후 두 개 두개 공유시키는 것이 가장 안전하다)

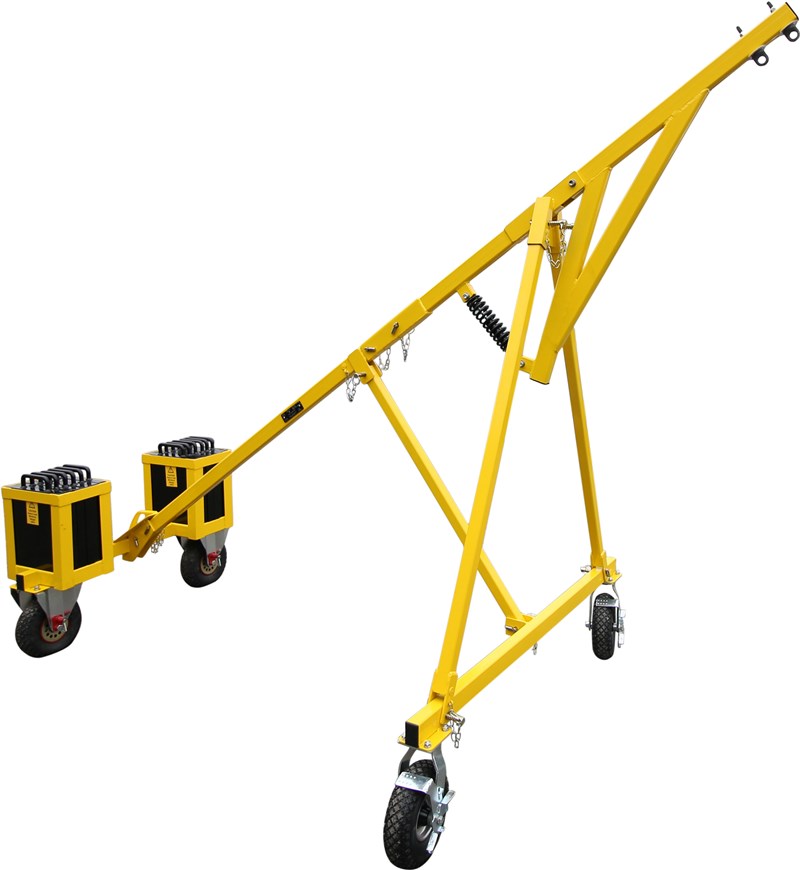

그렇지 않고, 지렛대 원리와 같은 Dead weight anchor 를 사용하는 방법도 있다. 위 사진과 같은 앵커는 이에 해당이 되는데, 주의할 점은 반드시 위 장비와 바닥면에 충분한 마찰이 있어야 한다. 위 장비는 EN795E(앵커장비인증) 을 충족시키는 장비인데, 이러한 장비가 사용 가능한지 나라의 규정과 현장의 규정을 확인 해야 한다.
지금까지 로프접근을 할 때 가장 중요한 장비들을 간단히 소개 했다. 전 포스팅에서 언급했다시피 산업 로프 접근 기술의 기본은 장비에 의지한 기술이니 만큼 장비에 대한 이해와 숙달, 관리가 가장 중요한 요소라고 할수 있다.
