이번 줄을 타는 사람들 이야기의 네 번쨰인 로프설치 및 매듭 편 에서는, 로프를 설치하는 기준과 방법과 매듭을 이용하는 방법에 대한 소개를 한다.

앞의 내용을 아직 읽어보지 않았다면 이전 포스팅을 참고하면 좋겠다.

2019/04/08 - [산업 로프접근의 모든 것] - 줄을타는 사람들 - 자일seil(로프접근) 편 ①/⑤

줄을타는 사람들 - 자일seil(로프접근) 편 ①/⑤

2019/05/09 - [산업 로프접근의 모든 것] - 줄을타는 사람들 - 자일 훈련과정과 비용 ②/⑤

줄을타는 사람들 - 자일 훈련과정과 비용 ②/⑤

2019/05/13 - [산업 로프접근의 모든 것] - 줄을타는 사람들 - 자일seil편: 장비③/⑤

줄을타는 사람들 - 자일seil편: 장비③/⑤



본격적으로 이 시스템을 이용하고 훈련받았다 했을때 가장 중요한 것 중 하나는 로프설치 및 매듭이라 할 수 있다.
로프설치를 제대로 한다는 것은 작업효율을 극대화 시키고, 로프접근 기술자의 안전을 확보하는 것이라 해도 과언이 아니다. 이 포스팅에서는 로프 설치에 관한 내용을 다섯 가지로 구분해서 기술할 것이다.

1. 로프설치의 일반적 사항

2. 고정점(Anchor)을 선택하는 기준 및 종류

3. 고정점에 사용할 매듭 및 앵커장비

4. Y 모양 로프설치와, 이탈시키기(Deviation).

5. 모서리와 표면 위험 관리- Your life is depended on it.



1. 로프설치의 일반적 사항

그렇다면 IRATA(Industrial Rope Access Trade Association-이전포스팅 참조)에서 기준한 로프설치는 어떻게 해야 할까?

IRATA I.C.O.P. 에 Rigging & De-rigging 부분을 참고하면 어떤식으로 고정점(anchor)를 찾고 설치해 이용할지 알 수 있다.

2.11.3 Use of anchor lines
2.11.3.1 Rigging and de-rigging
2.11.3.1.1 Anchor lines should be riged to avoid any surface that could damage them (see 2.7.10).
고정점에 연결되는 줄(앵커라인)은 반드시 로프를 손상시킬 수 있는 표면을 피해야 한다.
2.11.3.1.2 Rope access technicians should not ascend or descend any anchor lines without
confirmation from the rope aces safety supervisor that it is safe to do so, folowing pre-descent/pre- ascent checks.
2.11.3.1.3 Rope access technicians should normaly descend verticaly with the minimum amount
of swing (pendulum) to minimize the risk of abrasion to the anchor line or puting unecesary stres
on it or the anchors.
2.11.3.1.4 On long descents, anchors providing lateral restraint (e.g. deviation anchors) could be
fited on the anchor lines to enable the rope aces technicians to maintain their positon without
being bufeted to much by the wind.
2.11.3.1.5 Deviation anchors are also used to avoid hazards, e.g. sharp edges; hot surfaces. They
should be robust enough not o fail at any potential oad to which they could be subjected (see Figure
2.8).
이탈시키는(디비에이션) 고정점의 경우 위험물[예: 날카로운 모서리, 뜨거운 표면 등]을 피하기 위해 이용가능하다.
2.11.3.1.6 The effects of wind on the free end of anchor lines should be taken into account. Care
should be taken to ensure that he tail end of anchor lines cannot snag on dangerous objects, such as working machinery, power lines or a moving vehicle. This could lead to the need for additonal monitoring.
로프가 매달려서 바람에 의해 흔들릴 수 있는 경우, 로프의 끝 부분이 움직이는 기계나 장비, 전기선에 걸리지 않도록  각별히 주의해야 한다. 이것은 면밀한 추가 관리가 필요하다.
2.11.3.1.7 The placing of any excces anchor line for the descent in a bag and suspending it
beneath the rope access technician can prevent anchor lines from becoming entangled or damaged
by any faling debris, e.g. when removing rock during slope stabilzation, but checks should be made
first o ensure the anchor lines are long enough. In such situations, care is necesary to remove lose
material before descending and it is importanto be aware of the posibilty that any movement of the
anchor line could dislodge material above, which could fal onto the rope aces technician. Steps
should be taken to remedy this, e.g. by the use of containment neting. 2.1.3.1.8 Bags used to contain and suspend anchor lines (and other equipment) at height should
be equiped with apropriate attachment points and should be of sufficient strength to ensure they do
not fail when subjected to anticipated loads. Rope access technicians should take precautions to
ensure that bags canot snag on objects and potentialy increase the load on the bag atachment
points.
2.11.3.1.9 Anchor lines are particularly vulnerable to damage caused by abrasion, cutting, melting
or chemical contamination. Damage can be exacerbated by vertical or horizontal movement of the
anchor lines, especialy when they are under load, such as when a rope aces technician is
ascending, descending, making sideways movements or in a fall. Contact with any potentially
hazardous surface should be avoided but, where this is not possible, e.g. where it is not possible to
rig a fre hang, it is esential that anchor lines are adequately protected. For more information on
edge and anchor line protectors and protection, se 2.7.10 and 2.1.3.2.
고정점에 연결된 줄(앵커라인)은 특히 마모, 절단, 고열에 의한 녹음, 화학적인 이물질에 약한 성질이 있다. 이 손상은 로프 수직이나 수평 움직임에 불리하다. 특히 무게가 실려있을때, 기술자가 등/하강시, 수평이동시, 추락시 그러하다. 이러한 잠재적인 표면의 위험이 존재하는 경우, 반드시 피해야 하나, 그것이 불가능하다면 모서리나 앵커라인의 보호 챕터에 있는 내용을 참조해 행해야 한다.
2.11.3.1.10 Damage by chemical contamination is often not easily noticed, so frequent and
asiduous checking is strongly recommended when working in areas where the risk of contamination
by chemicals is suspected, se 2.10.2. For information on the resistance to chemicals of some man- made fibres, se Part 3, Annex J.
2.11.3.1.1 Anchor lines should be configured so that a rope aces technician canot inadvertently
descend of the end of them. Where the anchor line is fre hanging, this may be achieved by the use
of a simple stoper knot (se Figure 2.9). The stoper knot should be properly drresed and then set
(i.e. hand tightened). After the knot has ben set, the length of the tail below the knot should be at
least 30 mm. In use, care should be taken to ensure the knot canot become snaged with potential
obstructions (se the examples given in 2.1.3.3). It should be understod that a simple stoper knot
is unlikely to arest an out-of-control descent, e.g. when the user has lost control of their descending
device and the descent is efectively a fal. If it is thought necesary to protect against such a
posibilty, a proven stoper system, e.g. one incorporating a stoper disc that has ben tested with
the descending device being used, should be fited to the anchor line.
로프의 끝이 허공에 있을 경우, 끝의 매듭 처리는 꼬리매듭(스토퍼) 매듭을 지어줘야 하고, 스토퍼 매듭은 단단하게 만들어 풀리지 않도록 해야 한다. 주로 더블 피셔맨 매듭의 절반만 사용한다. 이 매듭의 위치는 로프 끝단에서 최소 300mm 이상 거리가 있어야 한다.
2.11.3.1.12 If exit from the botom of the anchor lines is planed, a check should be made to ensure
that the anchor lines reach the botom, or if being caried in a bag, that they are long enough. It may
require a sentry or grounds-man to check this.
2.11.3.1.13 Slack in the safety line should always be avoided to minimize the length of any potential
fall.
2.11.3.1.14 To minimize the length of any potential fall, connections to safety lines should, wherever
possible, always be positoned above the rope access technician’s harnnes attachment point, with the
least amount of slack achievable in the device lanyard. This may not be possible with back-up devices
intended to folow the user. However, in all cases, when the rope access technician is not in motion,
the back-up device should be positoned as high as possible.
2.11.3.1.15 Attaching to or detaching from anchor lines at mid-height may present problems. Anchor
lines should be checked carefuly to ensure there is no build-up of slack betwen the anchors and
atachment point that could become snaged and release sudenly. Where the whole length of the
anchor lines can be sen, these checks can be visual. When the anchor lines are not fully visible, the checks should be physical, e.g. by carying out a descent from the top(preferable) or by puling and shaking the anchor lines from either end.
기술자가 로프 중간에서 매달릴 경우, 앵커와 매달리려는 기술자 사이에 로프의 처진부분(slack)이 있으면 안 된다.
2.11.3.1.16 Where there are long anchor lines above a short drop, previously unloaded anchor lines
may stretch sudenly when loaded, alowing a rope aces technician to drop a distance proportional
to the length of anchor line above, posibly causing him/her to hit an obstruction or the ground. In
aditon, if the working line were to fail at this point, the stretch generated in the safety line could
result in insuficient protection, irespective of the type of back-up device used. A solution is for the
rope aces technician to re-anchor both anchor lines and thus remove the problems of excesive
elongation.
2.11.3.1.17 On sloping surfaces such as rock slopes, or on pendulums, care should be taken to
avoid anchor lines snaging, e.g. during any lateral movement to be folowed by a further descent. If
the rope becomes un-snaged during these manoeuvres, e.g. if the feature causing the anchor lines
to snag fails or if the anchor lines slip of it, the rope aces technician could fal as the rope is
released and it reverts to being in a straight line with the anchor – see Figure 2.10.
2.11.3.1.18 The use of anchor lines to haul equipment should be avoided or great care taken to
avoid mid-rope snaging if they are lowered again for further use. Dangerous snaging may be
prevented by tying equipment in the centre of the rope and using the lower half as a back-rope to
keep the equipment away from the surface of the slope or structure.
2.11.3.1.19 In some unusual circumstances, wet anchor lines may become a tracking path for
electrical discharges. In such circumstances, suitable precautions should be taken, e.g. temporarily
stop work if electrical storms are imminent.
가끔, 젖은 앵커라인의 경우 감전의 위험이 있으므로 로프가 지나는 곳의 위험성을 파악해야 한다.
2.11.3.1.20 If anchor lines are to be left unattended, e.g. if work extends over one day and anchor
lines are to be left in place, precautions are necesary to avoid abrasion or chafing to them caused by
repeated movement and contact with hazardous surfaces due to the wind. The anchor lines could be pulled up and baged while still being left anchored, or could be sufficiently tensioned to prevent
abrrasion.
2.113.1.21 Before any anchor lines are de-riged, it is essential that all members of the team
confirm that they are safe and aware that de-riging is about to take place.
로프를 회수할 때에는, 모든 기술자가 회수하는 것에 대한 확실한 정보가 있어야 한다.

많은 내용들이 필수적으로 이뤄져야 할 내용들이지만 아주 필수적인 부분이라고 생각되는 곳에만 표시했다. 어찌보면 당연한 얘기를 한다고 보는데, 이 하나하나 확인해야 할 사항을 IRATA I.C.O.P. 에는 자세히 기술되어 있다.





2. 고정점(Anchor)을 선택하는 기준 및 종류

고정점을 선택 할 때에는 튼튼한 고정점을 선택해야한다.(당연한 얘기이다.)
구체적 수치로는 15kN 이상 견딜 수 있는 고정점 이어야 하고, 이것을 흔히 체감할 수 있는 무게로 한다면 1.5ton 정도 된다. 사람의 무게가 많아봐야 100kg 정도인 것을 감안할 때 이 기준은 꽤나 보수적인 기준이라고 볼 수 있고, 기술자의 잠재적인 추락과 구조사항을 고려한 수치라고 볼 수 있다.

고정점을 이루는 종류
- 철골구조

- 콘크리트 벽

- 설치되어있는 고정점(고리)

- Pad eye

- Eye bolt(nut)

- 자연의 구조(나무 바위 등)

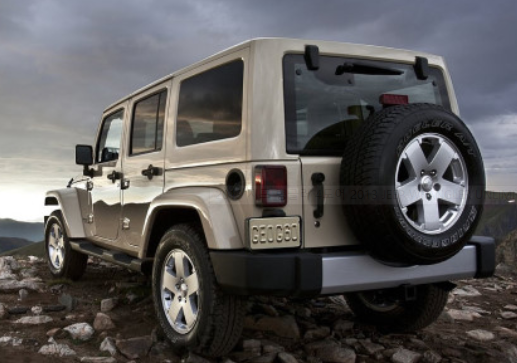

- 차량(장비)

- 설치가능한 장비

등 다양하다.





3. 고정점에 사용할 매듭 및 앵커장비

- 8자매듭(Figure of eight)

- 9자매듭(Figure of nine)

- 토끼귀 매듭(Bunny ear knot)

- 알파인버터플라이



앵커장비의 종류

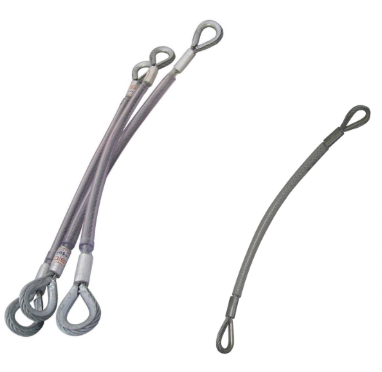

- 와이어슬링

- 테이프슬링

- 빔클램프

CLIME-TECH BEAM CLAMP

- 설치형 앵커

SAFETEC ANCHOR

- 슬링벨트

- 로프

PETZL LOW-STRETCH ROPE





4. Y 모양 로프설치와, 이탈시키기(Deviation)

튼튼한 고정점이 언제나 있으면 더할나위 없이 좋겠지만, 그렇지 않은 경우가 대부분이다. 튼튼한 고정점이 있다고 하더라도 작업위치와 고정점의 위치가 일치하는 것은 운이 굉장히 좋은 경우일 것이다. 이 뿐만 아니라, 다음에 소개될 Y모양 로프설치와 이탈시키기(Deviation)은 로프 설치 할 때 굉장히 유용하고 많이 쓰이는 로프 설치 방법이니 꼭 알아두어야 한다.

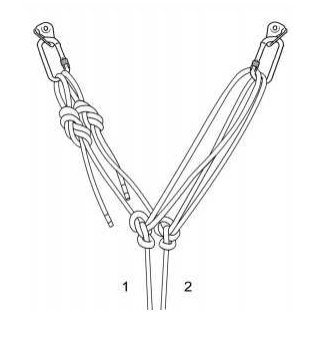

- Y 모양 로프설치

 8자매듭과 알파인버터플라이를 이용한 Y모양 리깅이 일반적인데,
둘 사이의 거리가 1m를 초과하는 경우에는 각각의 고정점이 2개가 되어야 한다.

- 이탈시키기(Deviation)
위험한 부분이 있다거나, 접근 방법에 따라서 앵커를 이탈시키는 방법을 사용할 수 있다.
건물의 옥상에서 이탈시키는 경우가 많이 있는데, 이 고정점을 1개를 하는 것 보다 2개를 하는 방법을 사용해야 안전하다. 아래의 그림은 각도에 따른 이탈시키는 고정점이 받는 힘을 나타낸 그림이므로 참고 해 사용할 수 있다.





5. 모서리와 표면 위험 관리- Your life depends on it.

자일 이라고 하는 Kernmantle rope 종류의 가장 취약점이라고 할 수 있는 것은 외부 손상에 대한 부분이다.
특히 무게가 실려있을 때, 이 종류의 로프는 날카로운 모서리나 표면의 위험에 대해 약하기 때문에 이 위험성을 관리하는 것은 아주 중요하다고 거듭 이야기해도 과하지 않다.

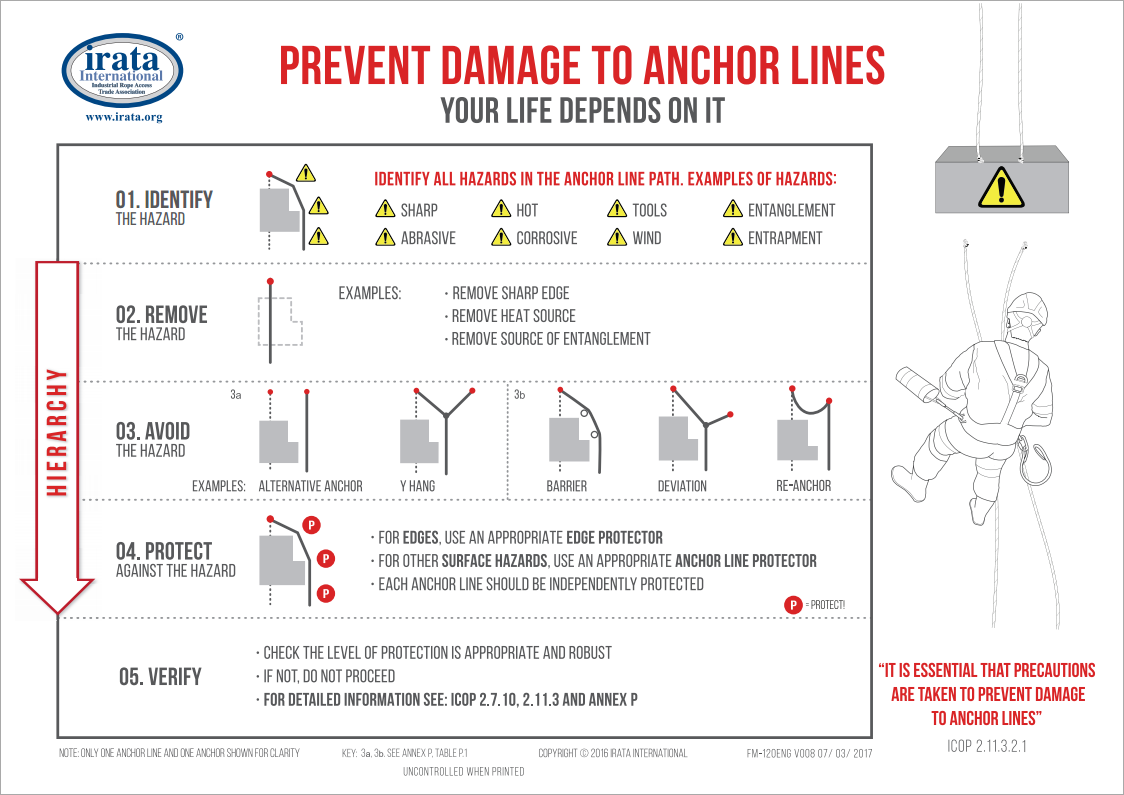

IRATA에서 보기쉽게 아래와 같은 포스터를 만들었다.
이 포스터의 순서에 따라 모서리와 표면을 관리하면 유용하다.

01. IDENTIFY THE HAZARD
위험한 부분을 파악한다.
02. REMOVE THE HAZARD
위험한 부분을 제거한다.
03. AVOID THE HAZARD
대체 로프설치를 하거나, Y모양 로프설치, 등을 이용해 위험한 부분으로부터 격리시킨다.
04. PROTECT AGAINST THE HAZARD
모서리는 모서리보호대를, 표면의 위험은 로프보호대를 이용해 보호한다.
05. VERIFY
다시한번 위 과정을 확인한다.



이 포스팅에서는, 로프설치의 일반적인 사항부터 실제적인 위험을 관리하는 방법에 대한 이야기를 적었다.
워낙 로프설치에 대한 중요성이 높고 방대한 양이 있어서 모두를 담지는 못했지만, 기본적인 내용은 위 사항이 대부분이라서, 추가적인 내용을 숙지하는 것을 추천한다.
